Érintkezőláb gyártó berendezés

Feladata :  teljesítménymodulok érintkező lábainak gyártására szolgáló berendezés átmérő 1 mm-es rézhuzalból

Felhasználó : Vincotech Hungária Kft. ( Tyco Electronics EC Kft.) - Bicske

Kialakítása : rézhuzal dobról történő lefejtése, a lefejtett huzal egyengetése és átvezetése, a szerszámban lapítási, fejezési, méretre-vágási alakító lépeseket követően a lábak dobozba gyűjtése adott mennyiségi egységekben. Az alakító lépéseket vezértárcsák hangolják össze.

Kivitelezés :  mechanikai konstrukció és a szükséges vezérlés

Fényképek közléséhez Tyco Electonics EC Kft. nem járult hozzá

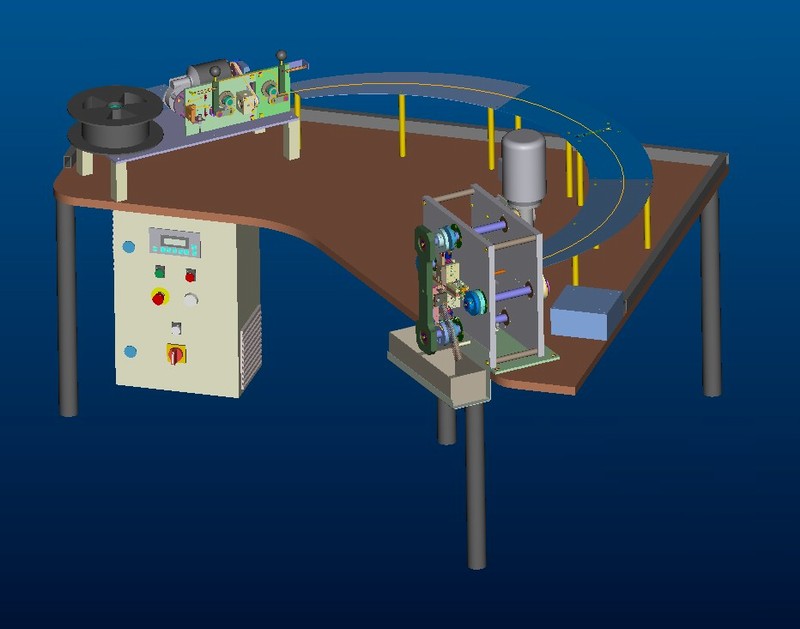

Lábgyártó berendezés látképe a kezelőoldal felől

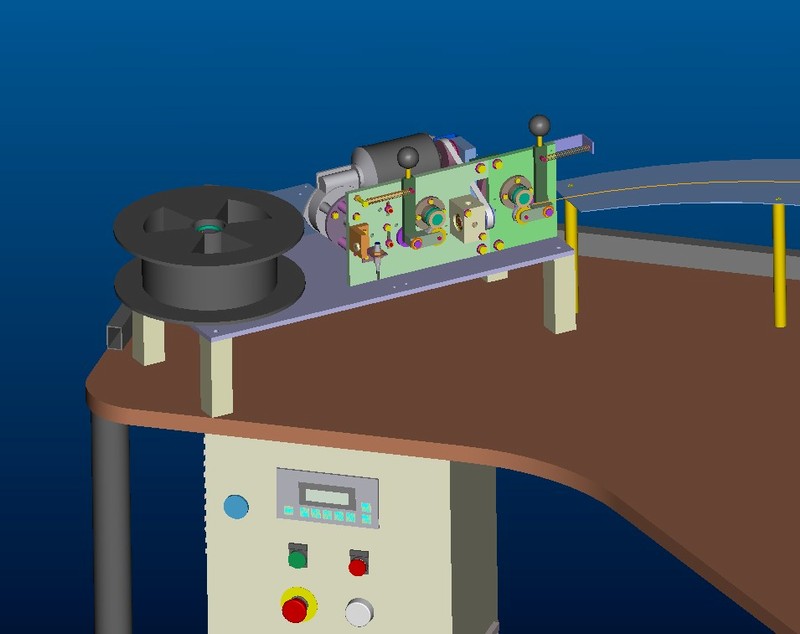

Érintkező láb egyengetésére szolgáló egység

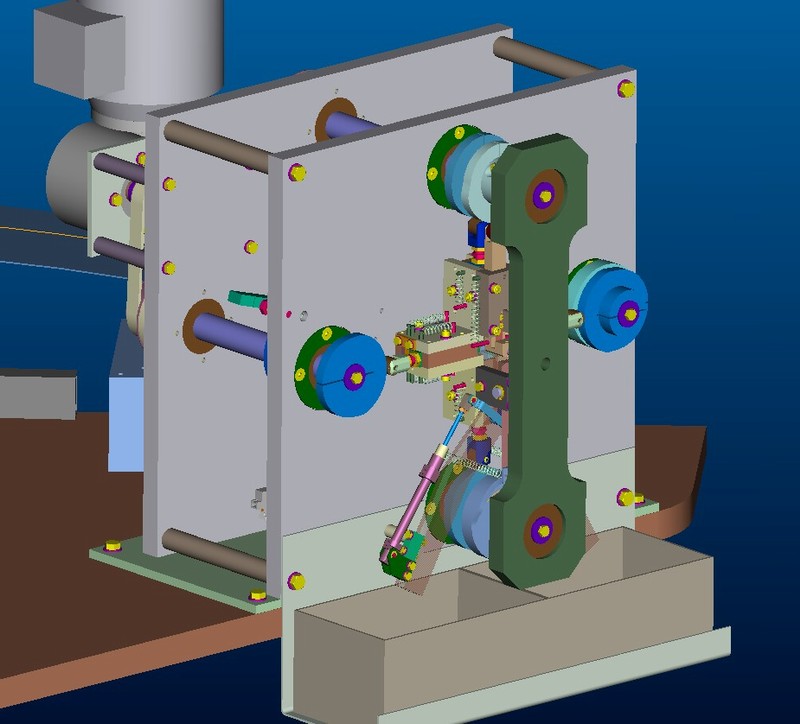

 Alakító szerszám
